Capacidade de elevação
2,5 t a 20 t
Alcance
Até 10 m
Altura
Até 15 m
Rotação
360º

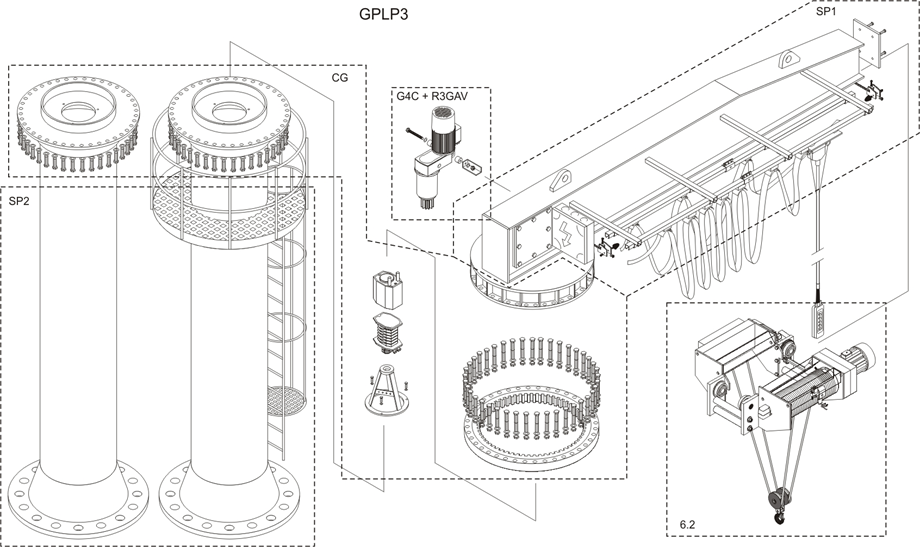

SOLUÇÃO PERSONALIZADA
- 2 tipos de lanças disponíveis, STD e específica para levantamento de veleiros.
- Adaptação às necessidades específicas de cada caso com 6 modelos de dimensionamento em função das suas necessidades de carga, alcance e profundidade.
- Instalação rápida e simples.
- Proporcionamos-lhe assessoria na conceção do alicerce.

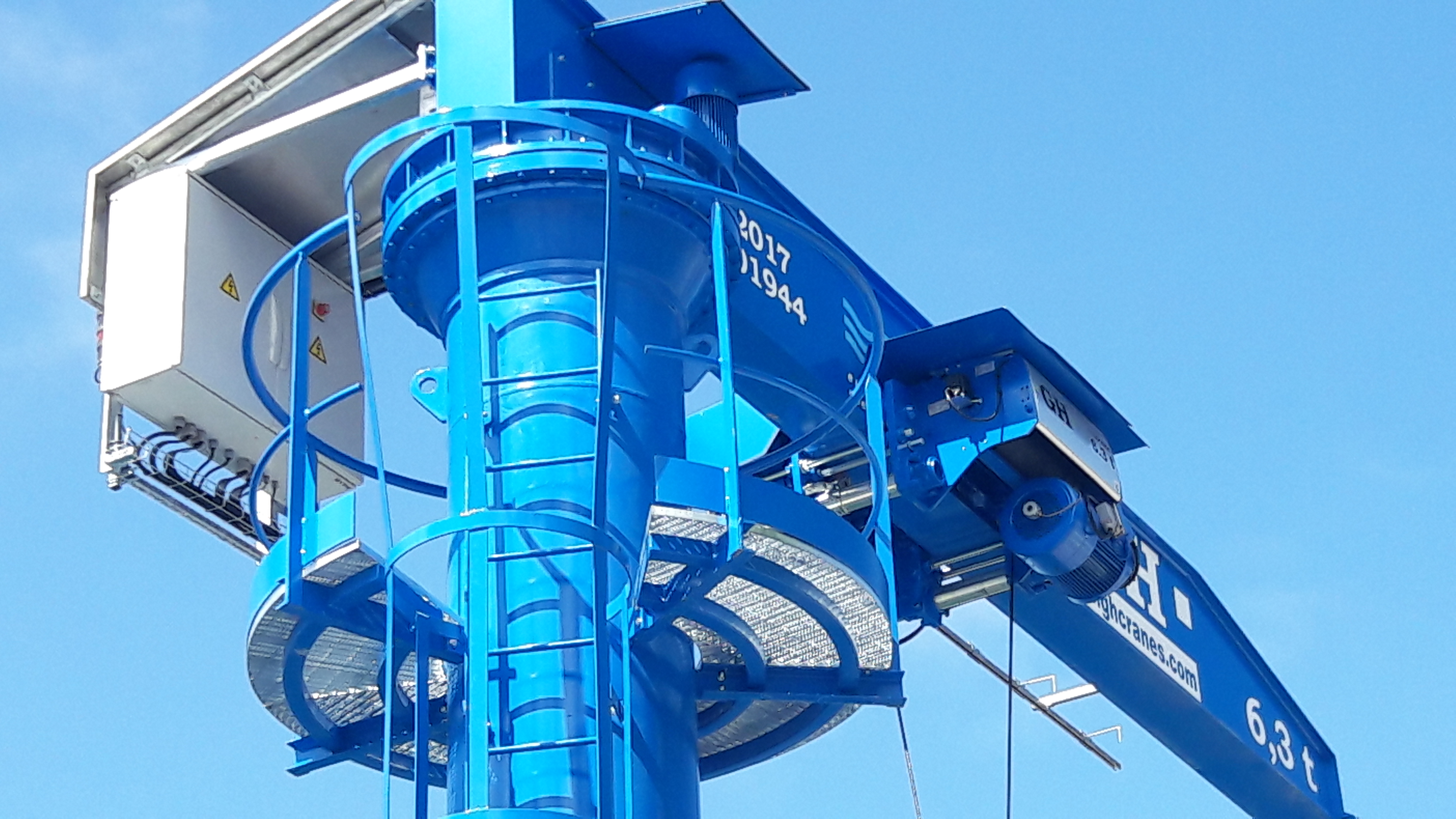

AGILIDADE E ELEVADO RENDIMENTO
- Viragem eletrónica de 360º para um movimento controlado e preciso.
- 2 velocidades de elevação para uma subida rápida e uma descida com precisão e 2 velocidades de translação do carro.
- Variador de velocidade em todos os movimentos: Aumenta a precisão, a vida útil dos travões e proporciona uma maior eficiência energética.

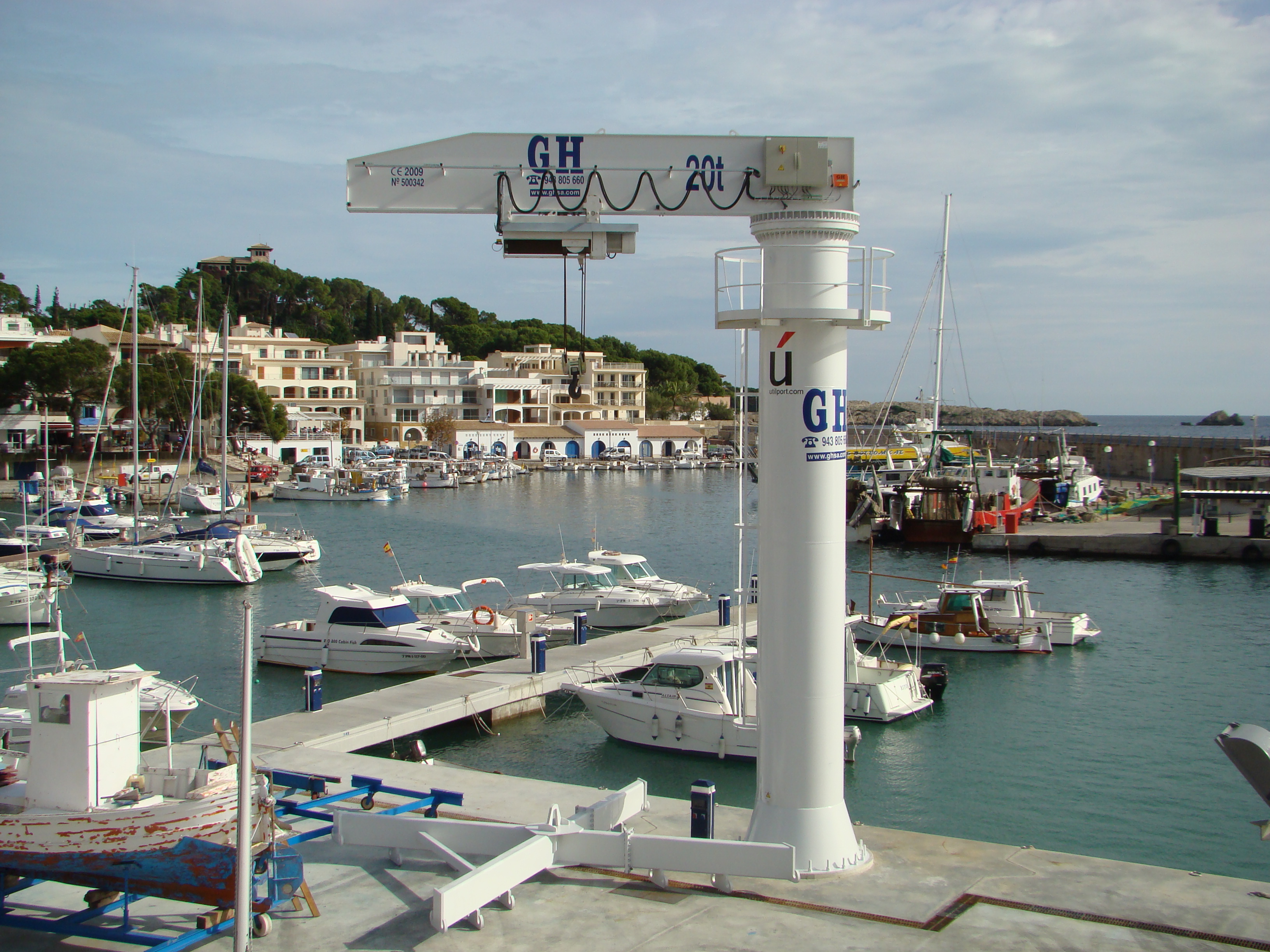

ROBUSTEZ E ELEVADA DURABILIDADE
- Especialmente concebido para ambientes marítimos, proteção anticorrosão com tintas que cumprem a norma UNE-EN-ISO 12944 nos níveis C4 (o nosso padrão) e C5 M (opcional para os ambientes mais exigentes), mangueiras de bupreno e carrinhos de aço inoxidável.
- Cadernal elétrico de cabo galvanizado com entrançado especial para uma vida útil máxima.
- Manutenção simples e mínima com facilidade nos acessos.
- Limitador de carga com caixa que entrega dados de controlo PFS (período de funcionamento seguro).
Modelos e capacidades
CLASSIFICAÇÃO DE MODELOS
Ver quadro
| Capacidad carga (T) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2,5 | 3,2 | 4 | 5 | 6,3 | 8 | 10 | 12,5 | 16 | 20 | ||
| BRAZO (m) | 3,5 | 15 | 14 | 9,5 | 7,5 | 14 | 10 | 7,5 | 14 | 15 | 15 |
| 4 | 12 | 10,5 | 8,5 | 7 | 11,5 | 9 | 15 | 12 | 15 | 14 | |
| 4,5 | 11 | 9 | 7,5 | 12,5 | 10 | 8 | 13,5 | 10,5 | 15 | 11 | |
| 5 | 10 | 8 | 7 | 11 | 9 | 14,5 | 12 | 16 | 13 | 10,5 | |
| 5,5 | 9 | 7,5 | 12,5 | 10 | 8 | 13 | 11 | 15 | 12 | 15 | |
| 6 | 8 | 7 | 11 | 9 | 7,5 | 12 | 10 | 14 | 10,5 | 15 | |
| 6,5 | 7,5 | 12,5 | 10,5 | 8,5 | 14 | 11,5 | 16 | 12,5 | 15 | 15 | |
| 7 | 7 | 11,5 | 9,5 | 8 | 13 | 10,5 | 15 | 11 | 15 | 15 | |
| 7,5 | 14 | 10 | 6,5 | 14 | 10 | 15 | 15 | 15 | 15 | ||
| 8 | 12 | 9 | 15 | 12 | 9 | 14,5 | 15 | 15 | 15 | ||
| 8,5 | 11 | 7,5 | 14,5 | 11 | 15 | 13 | 15 | 15 | |||
| 9 | 10 | 6,8 | 13 | 9,5 | 15 | 15 | 15 | 13 | |||
| 9,5 | 8,5 | 15 | 11,5 | 15 | 15 | 15 | 15 | 12 | |||
| 10 | 7,5 | 15 | 10,5 | 15 | 15 | 15 | 15 | ||||
FIXAÇÕES E MOLDE PARA ALICERCE
Ver quadro
| Modelo | Viga | Tubo | Conjuntos de Anclajes y Plantilla | |
|---|---|---|---|---|
| 1 | 500 | ø610 | JP1 | 910x1100x8/ø830 16div/ø31 |
| 2 | 700 | ø760 | JP2 | 1350x1550x10/ø1250 20div/ø37 |
| 3 | 900 | ø960 | JP3 | 1600x1800x12/ø1500 22div/ø37 |
| 4 | 1100 | ø1150 | JP4 | 2000x2300x12/ø1850 20div/ø50 |
| 5 | 1200 | ø1400 | JP5 | 2300x2500x12/ø2100 24div/ø50 |
| 6 | 1300 | ø1500 | JP6 | 2400x2700x12/ø2200 24div/ø50 |
MEDIDAS DO CABOUCO DE ALICERCE
Ver quadro
| Capacidad carga (T) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2,5 | 3,2 | 4 | 5 | 6,3 | 8 | 10 | 12,5 | 16 | 20 | ||
| BRAZO (m) | 3,5 | 2,3X2,3X1 | 2,45X2,45X1 | 2,7X2,7X1 | 2,85X2,85X1 | 3X3X1 | 3,3X3,3X1 | 3,45X3,45X1 | 3,5X3,5X1,25 | 3,6X3,6X1,4 | 3,8X3,8X1,4 |
| 4 | 2,45X2,45X1 | 2,6X2,6X1 | 2,85X2,85X1 | 3X3X1 | 3,2X3,2X1 | 3,5X3,5X1 | 3,45X3,45X1,25 | 3,7X3,7X1,25 | 3,8X3,8X1,4 | 4,05X4,05X1,4 | |
| 4,5 | 2,55X2,55X1 | 2,75X2,75X1 | 3X3X1 | 3,15X3,15X1 | 3,35X3,35X1 | 3,65X3,65X1 | 3,65X3,65X1,25 | 3,9X3,9X1,25 | 4X4X1,4 | 4,25X4,25X1,4 | |
| 5 | 2,7X2,7X1 | 2,85X2,85X1 | 3,15X3,15X1 | 3,3X3,3X1 | 3,5X3,5X1 | 3,6X3,6X1,25 | 3,8X3,8X1,25 | 3,9X3,9X1,4 | 4,2X4,2X1,4 | 4,45X4,45X1,4 | |
| 5,5 | 2,8X2,8X1 | 3X3X1 | 3,25X3,25X1 | 3,45X3,45X1 | 3,65X3,65X1 | 3,75X3,75X1,25 | 3,95X3,95X1,25 | 4,1X4,1X1,4 | 4,4X4,4X1,4 | 4,45X4,45X1,6 | |
| 6 | 2,9X2,9X1 | 3,1X3,1X1 | 3,35X3,35X1 | 3,55X3,55X1 | 3,8X3,8X1 | 3,9X3,9X1,25 | 4,1X4,1X1,25 | 4,25X4,25X1,4 | 4,55X4,55X1,4 | 4,65X4,65X1,6 | |
| 6,5 | 3X3X1 | 3,2X3,2X1 | 3,5X3,5X1 | 3,7X3,7X1 | 3,7X3,7X1,25 | 4X4X1,25 | 4,1X4,1X1,4 | 4,4X4,4X1,4 | 4,5X4,5X1,6 | 4,8X4,8X1,6 | |
| 7 | 3,1X3,1X1 | 3,3X3,3X1 | 3,6X3,6X1 | 3,8X3,8X1 | 3,8X3,8X1,25 | 4,15X4,15X1,25 | 4,25X4,25X1,4 | 4,55X4,55X1,4 | 4,65X4,65X1,6 | 4,95X4,95X1,6 | |
| 7,5 | 3,2X3,2X1 | 3,4X3,4X1 | 3,7X3,7X1 | 3,7X3,7X1,25 | 3,9X3,9X1,25 | 4,15X4,15X1,4 | 4,35X4,35X1,4 | 4,45X4,45X1,6 | 4,8X4,8X1,6 | ||
| 8 | 3,3X3,3X1 | 3,5X3,5X1 | 3,6X3,6X1,25 | 3,8X3,8X1,25 | 4X4X1,25 | 4,25X4,25X1,4 | 4,3X4,3X1,6 | 4,6X4,6X1,6 | 4,9X4,9X1,6 | ||
| 8,5 | 3,4X3,4X1 | 3,6X3,6X1 | 3,65X3,65X1,25 | 3,9X3,9X1,25 | 4X4X1,4 | 4,35X4,35X1,4 | 4,4X4,4X1,6 | 4,7X4,7X1,6 | |||
| 9 | 3,5X3,5X1 | 3,7X3,7X1 | 3,75X3,75X1,25 | 4X4X1,25 | 4,1X4,1X1,4 | 4,3X4,3X1,6 | 4,5X4,5X1,6 | 4,85X4,85X1,6 | |||
| 9,5 | 3,55X3,55X1 | 3,55X3,55X1,25 | 3,85X3,85X1,25 | 4X4X1,4 | 4,2X4,2X1,4 | 4,4X4,4X1,6 | 4,65X4,65X1,6 | 4,95X4,95X1,6 | |||
| 10 | 3,65X3,65X1 | 3,65X3,65X1,25 | 3,95X3,95X1,25 | 4,1X4,1X1,4 | 4,3X4,3X1,4 | 4,5X4,5X1,6 | 4,75X4,75X1,6 | ||||
